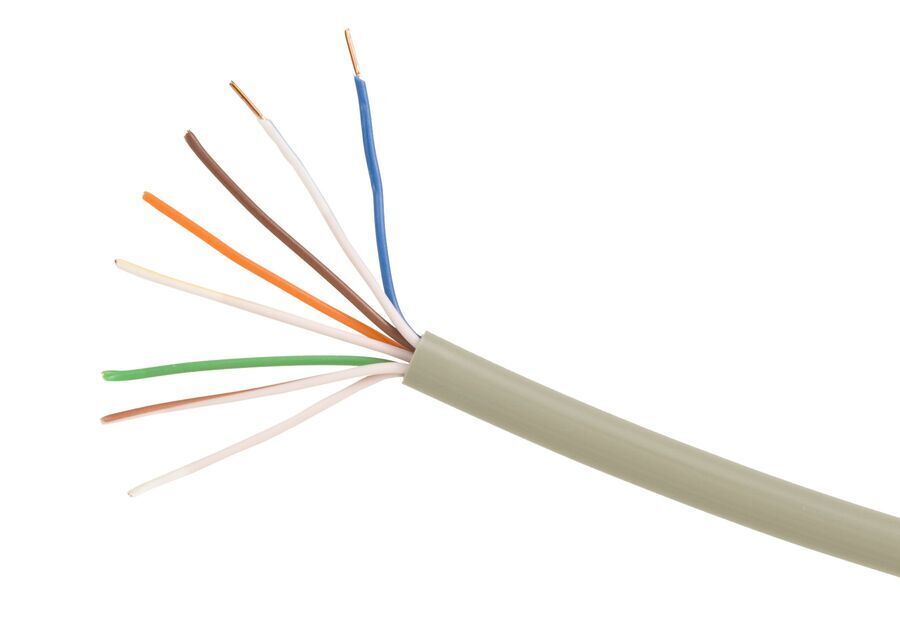

1010A Kategori 3 Kabel U / UTP, non-pleno, jaket batu tulis, jumlah pasangan 4, panjang 1000 kaki (305 m), kotak WE TOTE®
Klasifikasi Produk
| Ketersediaan Wilayah | Asia | Australia / Selandia Baru | EMEA | Amerika Latin | Amerika Utara |
| Portofolio | CommScope® |
| tipe produk | Kabel twisted pair |
spesifikasi umum
| Nomor produk | 1010A |
| Kategori ANSI / TIA | 3 |
| Jenis Komponen Kabel | Horisontal |
| Jenis Kabel | U / UTP (tidak ditayangkan) |
| Jenis Konduktor, lajang | Padat |
| Konduktor, kuantitas | 8 |
| Warna jaket | Batu tulis |
| Pasangan, kuantitas | 4 |
| Standar Transmisi | ANSI / TIA-568.2-D |
Ukuran
| Panjang kabel | 304,8 m | 1000 kaki |
| Diameter Over Jacket, nominal | 4.547 mm | 0,179 in |
| Ketebalan jaket | 0,508 mm | 0,02 in |
| Konduktor Gauge, lajang | 24 AWG |
Gambar Penampang
| Klik pada gambar untuk memperbesar. |
spesifikasi elektrik
| Impedansi Karakteristik | 100 ohm |
| Toleransi Impedansi Karakteristik | ± 15 ohm |
| dc Resistance Ketidakseimbangan, maksimum | 5% |
| dc Resistance, maksimum | 9,38 ohm / 100 m | 2,859 ohm / 100 kaki |
| Kekuatan Dielektrik, minimum | 1500 Vac | 2500 Vdc |
| Kapasitansi Saling Frekuensi | 6,6 nF / 100 m @ 1 kHz |
| Frekuensi Operasi, maksimum | 16 MHz |
| Tegangan Pengoperasian, maksimum | 80 V |
| Peringkat Tegangan Keamanan | 300 V |
Spesifikasi Bahan
| Bahan Konduktor | Tembaga telanjang |
| Bahan isolasi | Poliolefin |
| Bahan Jaket | PVC |
Spesifikasi Mekanis
| Radius Tekuk Minimum, beberapa Tekuk | 70 mm | 2,756 in |
| Menarik Ketegangan, maksimum | 11,34 kg | 25 lb |
Spesifikasi Lingkungan
| Suhu instalasi | 0 ° C hingga +60 ° C (+32 ° F hingga +140 ° F) |
| Suhu Operasional | -20 ° C hingga +60 ° C (-4 ° F hingga +140 ° F) |
| Ruang Lingkungan | Non-pleno |
| Metode Uji Api | CMR |
Kemasan dan bobot
| Berat kabel | 28,424 kg / km | 19,1 lb / kft |
| Jenis kemasan | KAMI kotak TOTE® |
Kepatuhan / Sertifikasi Regulasi
| Agen | Klasifikasi |
| ISO 9001: 2015 | Dirancang, diproduksi, dan / atau didistribusikan di bawah sistem manajemen mutu ini |
| ROHS | Sesuai |
| REACH-SVHC | Sesuai dengan revisi SVHC di www.commscope.com/ProductCompliance |
